1. SVG

产品介绍

在当前高速发展的输配电领域中，新能源的大量接入，大容量的电力电子设备等非线性负荷和冲击负荷，为电网带来了严重的电能质量问题。高压动态无功补偿装置（又名静止无功发生器/SVG/STATCOM）是有效的解决方案，可以显著地改善负荷与公共电网连接点处的电能质量。主要应用领域有：

● 新能源发电：抑制并网功率频繁变化对系统稳定性带来的危害。

● 工业领域：高负荷对电网造成严重冲击，解决电压闪变、三相不平衡、谐波等问题。

● 电力系统：可对无功功率进行快速有效的控制，支持电网电压和提供稳定性。

● 电气化铁路：解决重载的机车对电网产生的严重不平衡和谐波。

XDSVG系列产品采用先进的控制算法和高可靠性的电力电气器件，具有恒无功功率、恒功率因数、恒电网电压等控制功能，同时具有谐波补偿、三相不平衡等动态的跟踪电网电能质量变化的调节能力，可有效提升电网质量。

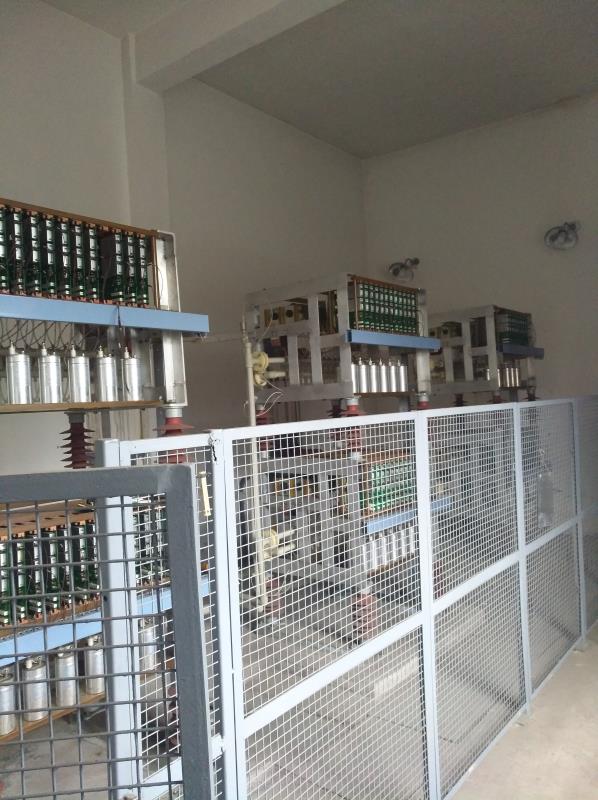

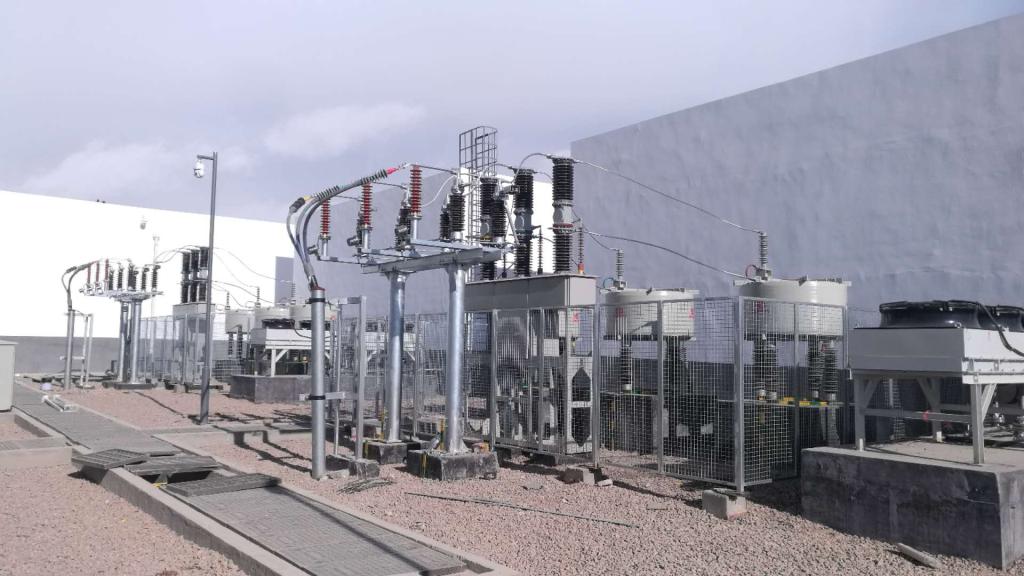

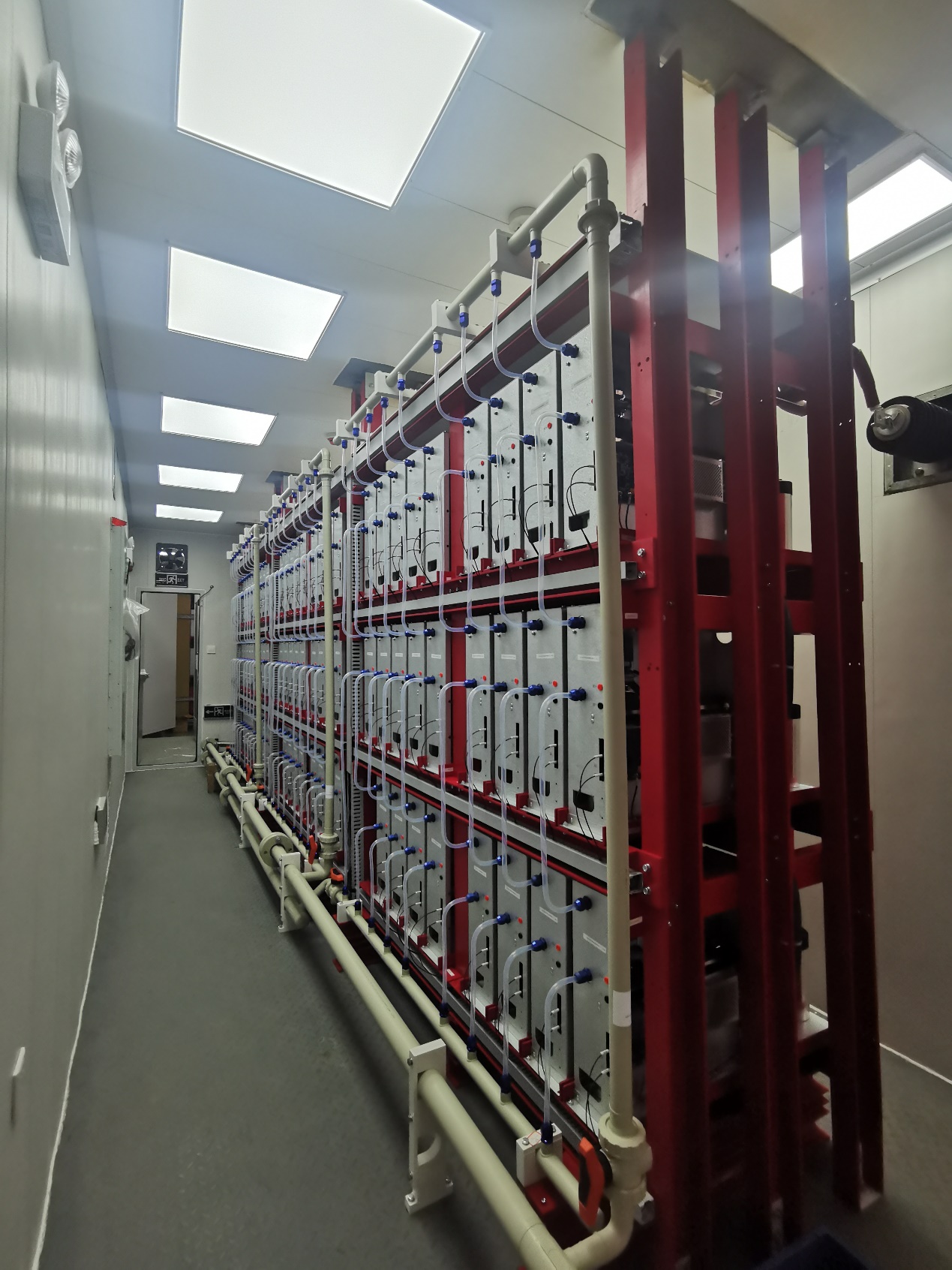

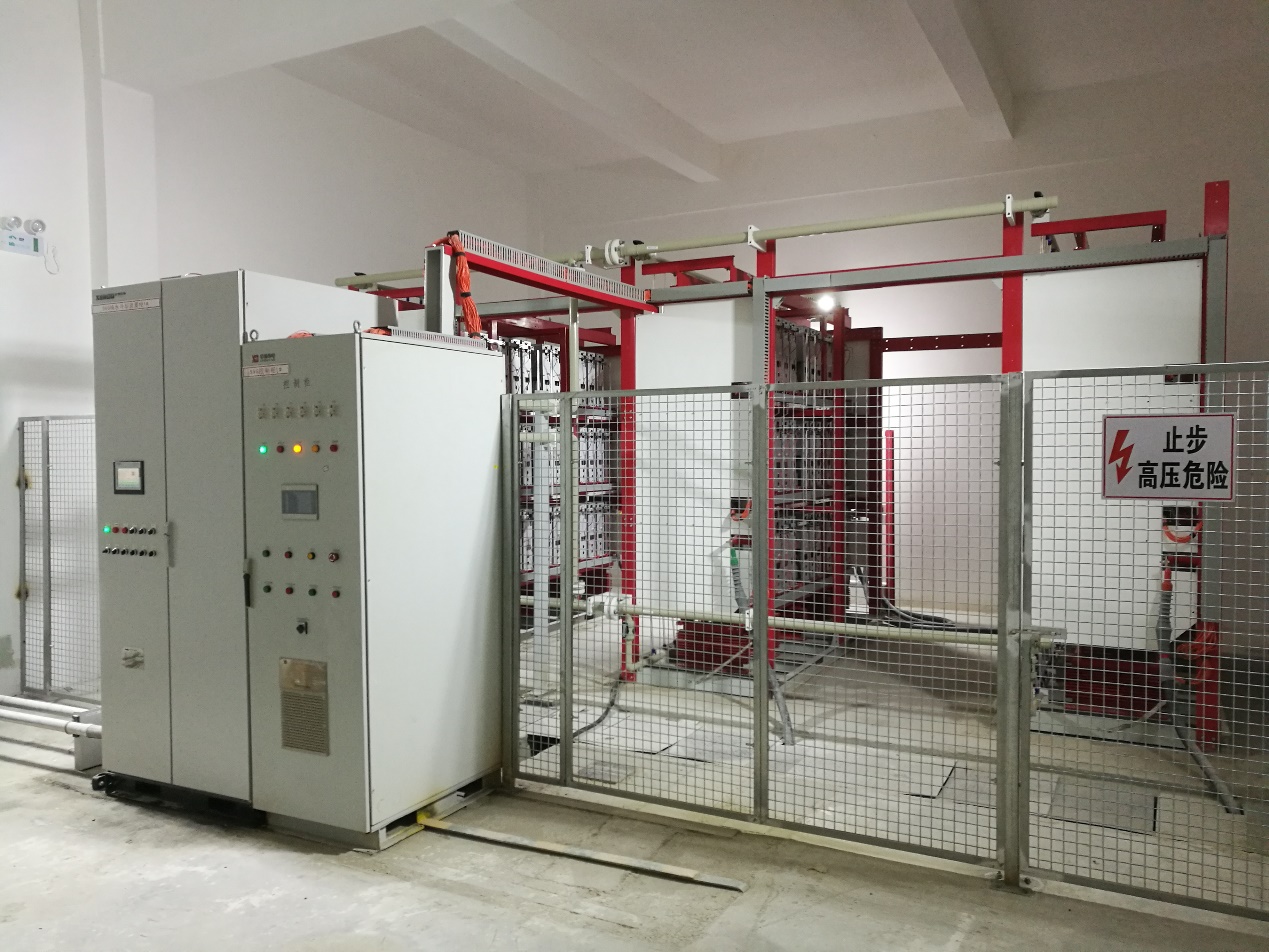

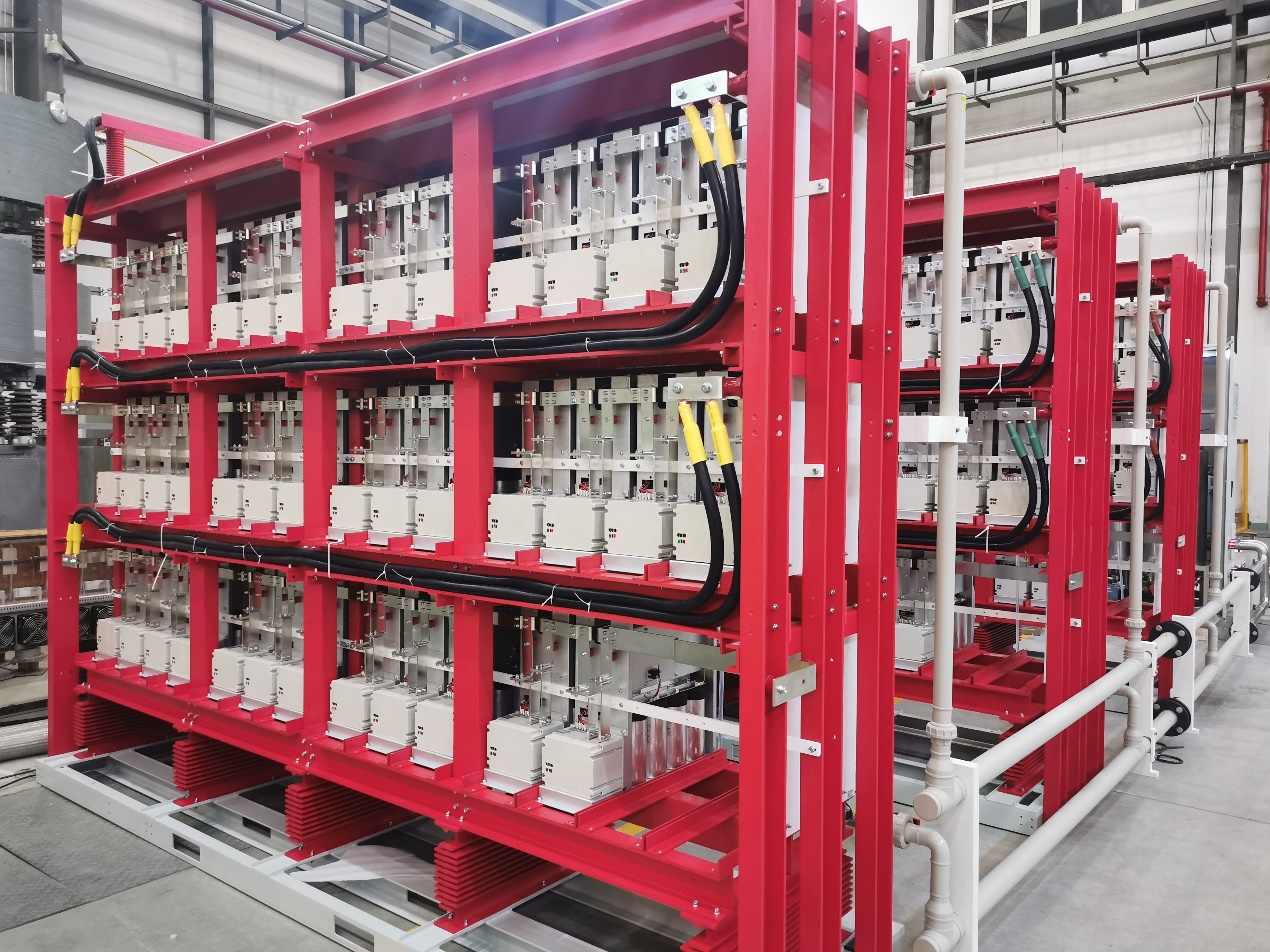

产品图片

技术参数

l 额定电压：6kV/10kV/35kV；

l 额定容量：±1～±200Mvar，可多机并联协调控制运行；

l 输出无功范围：感性额定无功到容性额定无功范围内连续变化；

l 响应时间：≤10ms；

l 过载能力：1.1倍长期运行，1.2倍过载1min；

l 输出电压总谐波畸变率（并网前）：≤5%；

l 输出电流总谐波畸变率THD：≤2%；

l 效率：额定运行工况≥98%；

l 相对湿度：月平均值不大于90﹪（25℃），无凝露；

l 冷却方式：风冷/水冷；

l 安装方式：户内柜式/户内框架式/集装箱；

l 海拔高度：﹤4500m（高于2000m可定制高海拔型）；

l 地震烈度：≤8度

技术特点：

能够迅速吸收或发出所需的无功功率，实现快速动态调节无功功率的目的；对电压波动和闪变的补偿效率明显；

具有电流源的特性，输出容量受母线电压的影响很小。

2. SVC

产品介绍

SVC无功补偿装置即静止无功补偿装置。由电容器及各种电抗元件构成与系统并联并向系统供应或从系统吸收无功功率的装置，简称静补。它的输出无功功率可以快速改变以达到维持或控制电力系统某些参数的目的。

产品图片

技术参数

额定电压：6~66kV直挂

额定容量：5~300MVar

响应时间：小于10ms

技术特点

系统电压控制；

提高输电系统能力；

提高系统对功率振荡以及次同步振荡的阻尼；

对三相电压的平衡化；

降低暂时过电压；

向高压直流输电换流器提供所需的无功功率，实施电压控制；

补偿负荷快速变动的无功需求，改善功率因数；

滤除高次谐波，减少向系统注入的谐波电流；

应用案例

2012年为四川川投峨眉铁合金公司供货KWWF-25000/35高压静止无功补偿装置SVC，电压35kV，25Mvar。
